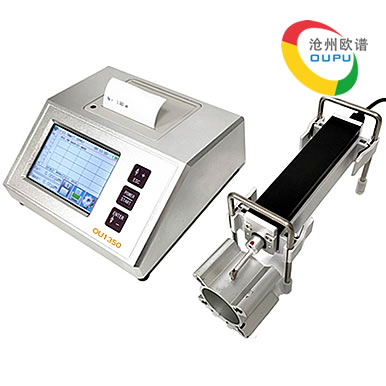

OU1350高精度表面粗糙度仪

产品描述:欧谱OU1350粗糙度仪是适合于生产环境和移动测量需要的一种手持式仪器,它操作简便,功能全面,测量快捷,精度稳定,携带方便,能测量新国际标准的主要参数,全面严格执行了国际标准并兼容美国、德国、日本英国等一些工业发达国家的标准。测量结果可以根据选定的测量条件计算相应参数,并在显示器上显示出全部测量参数和轮廓图形,也可以输出到打印机上及与PC机进行通讯。适用于金属与非金属工件。
服务热线:0317-3038768
立即咨询

一、概述

欧谱OU1350表面粗糙度仪是分体式粗糙度测量仪是适合于生产现场环境和移动测量需要的 一种手持式仪器,可测量多种机加工零件的表面粗糙度,可根据选定 的测量条件计算相应的参数,并在显示器上显示出全部测量参数和轮 廓图形。该仪器它操作简便,功能全面,测量快捷,精度稳定,携带方便,能测量新国际标准的主要参数,本仪器全面严格执行了国际标准。测量参数符合GB/T 3505《产品几何技术规范 表面结构轮廓法 表面结构的述语、定义及参数》国家标准并兼容美国、德国、日本、英国等国家的标准。适用于多种机加工零件、机械加工制造业、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验, 以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。可测量工件范围:平面、外圆面、锥面、内孔、沟槽、曲面等(特殊表面需配适用传感器进行测量)。

二、检测原理

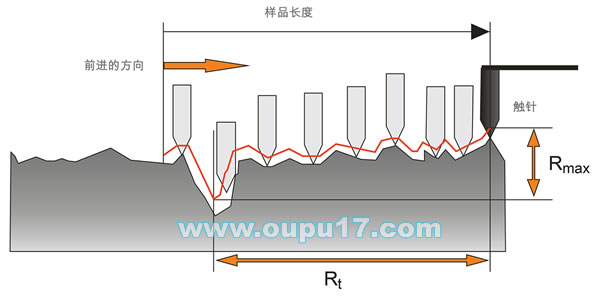

OU1350表面粗糙度仪使用的是电感传感器,测量时,精密驱动机构带动传感器沿被测表面做等速直线滑行,传感器触针在被测表面上下位移,该位移使传感器电感线圈的电感量发生变化,从而在相敏检波器的输出端产生与被测表面粗糙度成比例的模拟信号,该信号经过放大及电平转换之后进入数据采集系统,DSP芯片对采集的数据进行数字滤波和参数计算,测量结果在液晶显示器上给出。

三、功能特点

1. 机电一体化设计,嵌入式打印机直接打印测量结果和图形;

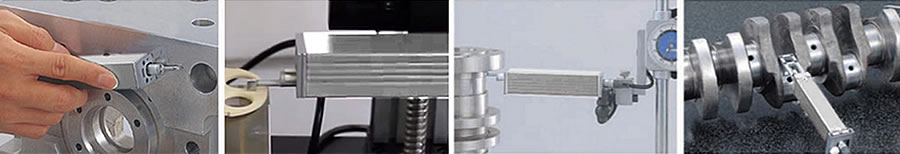

2. 分体式自由选择测量方式,支持侧向、向上、等多种方向测量;
3. 采用 DSP 芯片进行控制和数据处理,速度快,功耗低;
4. 23个参数及波形Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2;
5. 320μm 大量程测量范围;
6. 3.5英寸触摸彩色液晶显示器,数字/图形显示,带背光,高亮度,宽视角;
7. 简易按键和触摸屏双操作;
8. 显示信息丰富、直观、可显示全部参数及图形;
9. 兼容 ISO、DIN、ANSI、JIS 多个国家标准;
10. 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;
11. 有剩余电量指示图标,提示用户及时充电;
12. 可显示充电过程指示,操作者可随时了解充电程度;
13. 连续工作时间大于50个小时;
14. 超大容量数据存储,可存储 100 组原始数据及波形;
15. 实时时钟设置及显示,方便数据记录及存储;
16. 具有自动休眠、自动关机等节电功能;
17. 可靠防电机走死电路及软件设计;
18. 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息;
19. 人体工学壳体设计,坚固、小巧、便携、可靠性高;
20. 中/英文语言选择;
21. 可连接电脑和手机APP;
22. 可打印全部参数或打印用户设定的任意参数;
23. 可选配蓝牙、曲面传感器、小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件;


四、粗糙度仪技术参数

显示器
3.5英寸触摸彩色液晶显示器
测量参数
Ra、Rz、Rq、Rt、Rp、Rv、R3z、R3y、RzJis、Ry、Rs、Rsm、
Rsk、Rmr、Rku、Rmax、Rc、Rpc、Rk、Rpk、Rvk、Mr1、Mr2
测量范围
Z轴(垂直)
±320μm (-160μm~160 μm
X轴(水平)
17.5mm
参数
Ra、Rq: 0.005μm ~50μm
Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm~640μm
Sk: 0~100% / S、Sm:1mm / tp:0~100%
分辨率

Z轴(垂直)

0.002μm/±20μm

0.08μm/±80μm
符合标准
ISO国际标,DIN德标,ANSI美标,JIS日标
图形
支承率曲线,粗糙度轮廓,直接轮廓
滤波器
RC,PC-RC,Gauss,D-P
示值误差
±(5nm+0.1A)
示值变动性
<3%
传感器
测量原理
位移式差动电感
半径
5μm
材料
金刚石
测力
4mN(0.4gf)
角度
90°
纵向半径
40mm
取样长度 l(任选)
0.25mm,0.8mm,2.5mm
评定长度
1L~5L可选(L为取样长度)
驱动速度
测量时
当取样长=0.25mm时,   Vt=0.135mm/s
当取样长度= 0.8mm时,   Vt=0.5mm/s
当取样长度= 2.5mm时,   Vt=1mm/s
返回时
Vt=1mm/s
分辨率
0.001μm   当测量值 <10μm时
0.01μm   当 10μm≤测量值<100μm时
0.1μm   当 测量值 ≥100μm
存储
100组原始数据
数据接口
USB 2.0
电源
内置锂离子充电电池 1块
工作环境
温度:0-50℃
湿度:< 85% RH
外形尺寸
主机:155×145×58mm 驱动器:23×27×115mm
净重
约1000g
标准配置

主机、传感器驱动器、驱动器连接线、标配传感器、多刻线标准样块、试块支架、
可调高度支架、电源适配器、随机资料


五、可选传感器

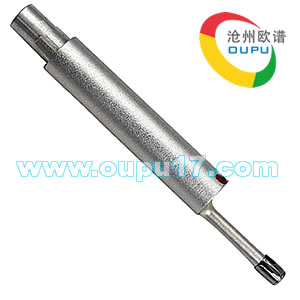

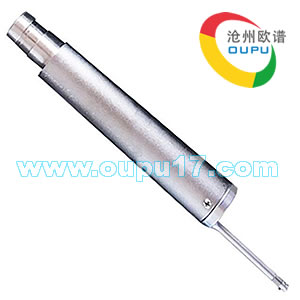

OU-001标准传感器
使用OU-001标准传感器,可测量平面、圆柱表面粗糙度,测量孔内表面时,孔径最小为5mm,深度最大为22mm。
OU-002曲面传感器
使用OU-002曲面传感器,可测量曲率半径大于3mm的凹凸曲面工件的表面粗糙度,也可测量适合的平面、柱面,配合测量平台使用。

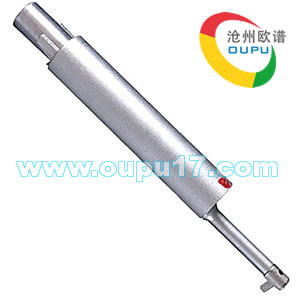

OU-003小孔传感器
使用OU-003小孔传感器,可测量孔径大于2mm的孔内表面粗糙度,最大深度为9mm,也可测量平面、柱面。

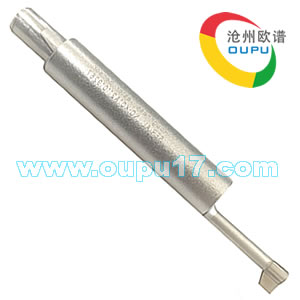

OU-004沟槽传感器
使用OU-004沟槽传感器,可测量槽宽大于2mm,槽深小于3mm的沟槽;或者高度小于3mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-005深槽传感器
使用OU-005深槽传感器,可测量槽宽大于3mm,槽深小于10mm的沟槽;或者高度小于10mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-006加长深槽传感器
使用OU-006深槽传感器,可测量槽宽大于5mm,槽深小于15mm的沟槽;或者高度小于15mm的台阶的表面粗糙度,也可测量平面、柱面,配合测量平台使用。
OU-007探头加长杆/延长杆
专用于深孔内部表面粗糙度的测量,可以延长50mm,也就是可以测深度50mm以内的内孔表面粗糙度。需要配合测量平台进行测量。

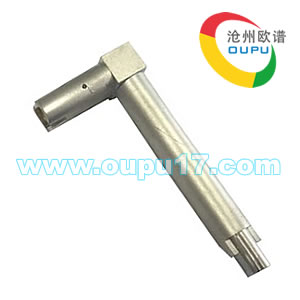

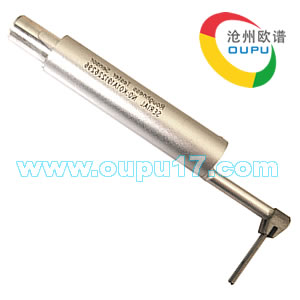

OU-008直角传感器
使用直角测量机构包括直角传感器和直角转接杆;使用直角测量机构,使机构横向运动进行测量,可以测量凹槽、曲轴等表面。配合平台使用。

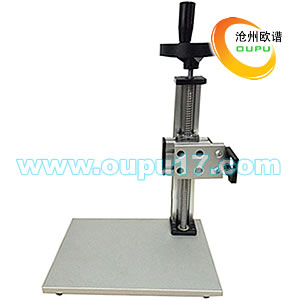

OU-009铸铁平台
粗糙度仪测量平台(小平台)丝杠升降,重量轻,方便移动,用来测量形状较小的工件,可提高测量精度。升降高度:200±1mm ;
回程误差:不大于手轮的1/6 圈;
测量平台尺寸:260mm×180mm×12mm。

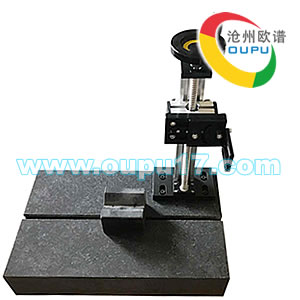

OU-010大理石测量平台
丝杆升降,平台上设置V型槽,用来测量形状较小的工件,可提高测量精度。
花岗岩平台平面度:00级|平面公差值3μm
花岗岩平台尺寸:400×250×70mm
垂直升降高度:300±1mm
升降回程误差:≤手轮旋转1/6圈
重量:40kg

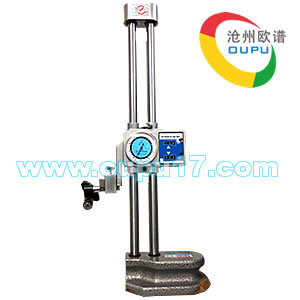

OU-011高度架
高度调节架可以,可以快速调整测试高度和角度,高度可选300mm、500mm、600mm
OU-012磁性表座
磁性表座可以吸附在钢铁产品表面,可以快速调整测试角度,可调尺寸200×200mm
